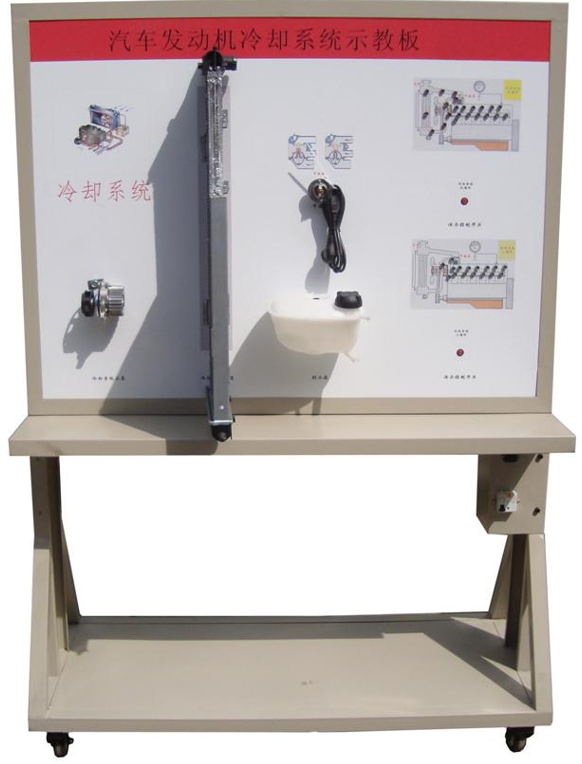

陜汽2220冷卻潤滑供油供氣實訓臺
一、產品簡介
冷卻潤滑供油供氣實訓設備采用全新SX2220 WD615發動機總成進行解剖處理，全面展示發動機冷卻系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機冷卻系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機冷卻系統的結構，工作原理等動態教學演示需求。
二、冷卻潤滑供油供氣實訓臺功能特點
1.對冷卻各關鍵部位(如：水泵、節溫器等)進行解剖處理，各剖面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。
3.示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。
示教板面板上安裝有檢測端子，可直接在面板上檢測冷卻風扇系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、冷卻潤滑供油供氣實訓臺技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色結構原理圖（面板：1200*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
水泵總成 |
|
臺 |
1 |
|
4 |
節溫器 |
|
只 |
|
|
5 |
冷卻電子風扇 |
|
個 |
1 |
|
6 |
LED燈動態冷卻演示系統 |
|
套 |
1 |
|
7 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |

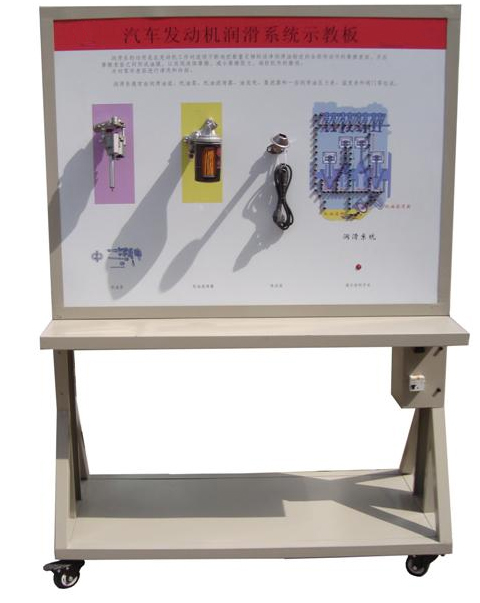

陜汽2220潤滑實訓臺
一、產品簡介
該設備采用全新SX2220 WD615發動機潤滑系統進行解剖處理，全面展示發動機潤滑系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機潤滑系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機潤滑系統的結構，工作原理等動態教學演示需求。
二、功能特點
1.對潤滑系統進行解剖處理，各剖面噴涂不同顏色，全面展示發動機潤滑系統的內外結構。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機潤滑系統結構原理圖和實物，認識和分析發動機潤滑系統的工作原理。
3.示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示潤滑油在發動機油路中的流向。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測滑潤系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色結構原理圖（面板：1200*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
發動機潤滑系統(機油泵，機油濾清器，冷卻器） |
|
臺 |
1 |
|
4 |
LED燈動態潤滑演示系統 |
|
套 |
1 |
|
5 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
陜汽2220供油實訓臺
一、產品簡介
該設備采用翻新SX2220 WD615柴油發動機燃油噴射系統實物制作，充分展示柴油發動機燃油噴射系統的組成結構和工作過程。適用于學校對柴油發動機燃油噴射系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的柴油發動機燃油噴射系統，充分展示柴油發動機燃油噴射系統的組成結構和工作過程。電機轉動高壓泵，可演示燃油噴射工作。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析柴油發動機燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測柴油發動機燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖（面板：1200*900*4mm) |
套 |
1 |
|
2 |
高壓油泵 |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
燃油箱 |
10L |
個 |
1 |
|
5 |
噴油管 |
|
套 |
1 |
|
6 |
噴油嘴 |
|
個 |
4 |
|
7 |
濾清器 |
|
只 |
1 |
|
8 |
油管 |
|
套 |
1 |
|
7 |
單相電動機 |
|
套 |
1 |
|
8 |
漏電保護開關 |
|
個 |
1 |
|
9 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
