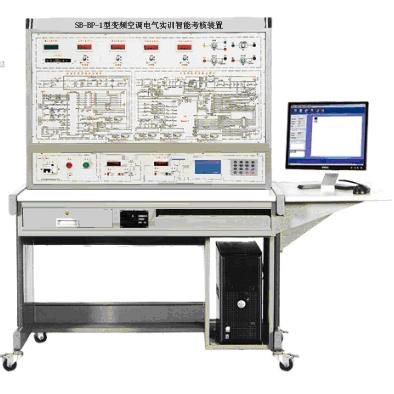

SB-BP-1型變頻空調電氣實訓智能考核裝置
一、概
述
"變頻空調電氣實訓智能考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷工技師》等課程的培訓和考核。
二、裝置特點
1.裝置直觀展示了變頻空調電路控制工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、直流電壓表、溫度表及相應的信號指示，使整個變頻空調系統的實時工作狀態一目了然；面板印有變頻空調電氣控制系統原理圖，并設有相應測試點
2.裝置設有設故排故功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
3.設有電流型漏電保護裝置，安全符合國家標準
三、技術參數
1.輸入電源：單相三線～220V±10%
50Hz
2.裝置容量：＜1kVA
3.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
海撥＜4000m
四、裝置的基本裝備
1.實訓臺
鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置工具及資料等。
2.變頻空調電氣系統1套
包括熱泵型變頻分體空調所必需的一些部件，如室內機控制主板、室外機控制主板、PWM驅動電路等。
3.考核系統
該實訓考核裝置具有智能化、網絡化的考核系統，每臺裝置上配有140×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，實訓考核功能強大；在實訓室管理、考核管理及信息管理方面更加科學；在配置上可靈活選擇（智能化或網絡化）。
智能化考核系統：可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，老師在教師機上根據學生上傳的信息可對學生的考核結果進行自動評分，并將其保存下來，供以后進行查詢或打印。
網絡化考核系統：是在智能化的基礎上，每臺裝置上再配一臺PC機（學生機），學生可以在PC機的排故界面上輸入答案并提交。
學�？筛鶕唧w情況來配置合適的考核系統。
五、實訓項目
1.了解變頻空調控制部分結構及原理
2.了解變頻空調各模塊在整個控制部分中的作用
3.掌握變頻空調電氣控制線路原理
4.變頻空調電器元件的測量及系統運行
5.變頻空調的故障與分析
"紅外接收管壞
"室內環境溫度傳感器開路
"室內盤管溫度傳感器開路
"室內風機轉速傳感器開路
"步進電機壞
"室內風機壞
"變壓器T1壞，無輸出
"室內機7805壞，無輸出
"繼電器RY1線圈開路
"U1芯片壞
"蜂鳴器壞
"室外風機壞
"四通閥線圈壞
"室外環境溫度傳感器壞
"室外盤管溫度傳感器壞
"整流橋壞
"壓縮機電機壞
"變壓器T2壞，無+15V輸出
"變壓器T2壞，無+12V輸出
"室外機7805壞，無輸出
"控制風機繼電器RY03壞
"控制四通閥繼電器RY04壞
"IC03芯片壞
"室內機室外機通訊線斷
|
